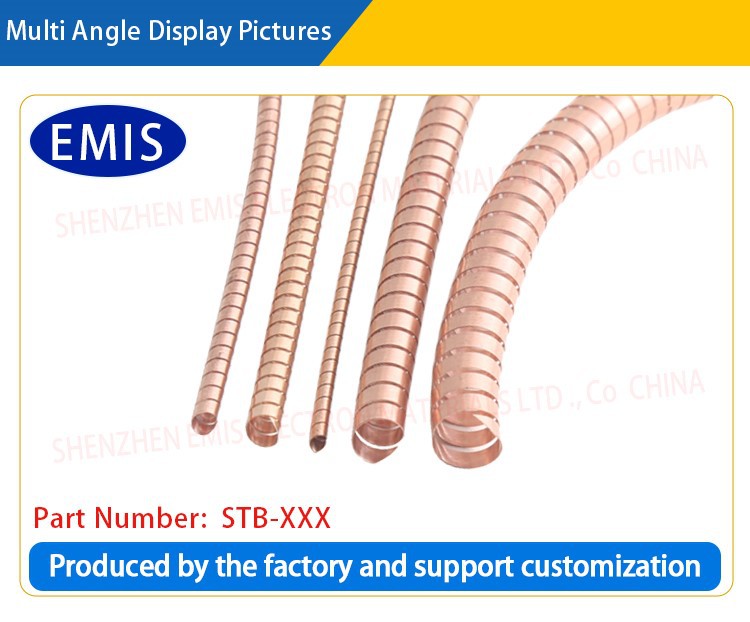

Oklopljena spiralna brtva cijevi





Zaštitna spiralna cijevna brtva izrađena je od visokoelastičnog berilij bakra presvučenog kositrom, berilij bakra presvučenog niklom, nehrđajućeg čelika i drugih materijala. Ova jedinstvena struktura daje izvrstan učinak zaštite od elektromagnetskih valova. Može učinkovito blokirati smetnje vanjskih elektromagnetskih valova i osigurati normalan rad opreme u složenom elektromagnetskom okruženju.







Dijagram referentne veličine spiralne cijevi I. Ugrađen u standardni utor O-prstena II. Ugradite u utor lastinog repa







Možemo prilagoditi širinu, debljinu i vanjski promjer sirovina od berilij bakra/nehrđajućeg čelika prema vašim potrebama. Ova brtva za brtvljenje ugrađuje se u utor. Specifična metoda ugradnje prikazana je na slici. Standardne specifikacije proizvoda prikazane su u tablici parametara spiralne cijevi od berilij bakra:



NE	Broj dijela	T (mm)	Promjer (D)	Duljina Max	Površinska obrada	Unutarnja jezgra	Montirana veličina
							W	H	N
1	STB-086	0.08	0.86 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metara	Svijetla. nikal. Kositar. Zlato. srebro	STB-1270-IC	16.70	9.60	12.30



































Također možemo koristiti nehrđajući čelik za izradu spira cijevi. Broj dijela kao ispod.



NE	Broj dijela	T (mm)	Promjer er	Maksimalna duljina / zavojnica	Površinska obrada	Unutarnja jezgra P/N	Montirana veličina
							W	H	N
1	OPS-086	0.08	0.86 mm	10 metara	Svijetla. nikal. Lim itd	OPS-086-IC	1.20	0.58	0.84
2	OPS-120	0.08	1,20 mm	10 metara	Svijetla. nikal. Lim itd	OPS-120-IC	1.60	0.90	1.15
3	OPS-160	0.08	1,60 mm	10 metara	Svijetla. nikal. Lim itd	OPS-160-IC	2.38	1.16	1.52
4	OPS-178	0.1	1,78 mm	10 metara	Svijetla. nikal. Lim itd	OPS-178-IC	2.38	1.35	1.70
5	OPS-198	0.1	1,98 mm	10 metara	Svijetla. nikal. Lim itd	OPS-198-IC	2.76	1.50	1.90
6	OPS-238	0.1	2,38 mm	10 metara	Svijetla. nikal. Lim itd	OPS-238-IC	3.20	1.78	2.30
7	OPS-260	0.1	2,60 mm	10 metara	Svijetla. nikal. Lim itd	OPS-260-IC	3.60	1.95	2.50
8	OPS-276	0.1	2,76 mm	10 metara	Svijetla. nikal. Lim itd	OPS-276-IC	4.00	2.10	2.67
9	OPS-320	0.1	3,20 mm	10 metara	Svijetla. nikal. Lim itd	OPS-320-IC	4.40	2.38	3.10
10	OPS-360	0.1	3,60 mm	10 metara	Svijetla. nikal. Lim itd	OPS-360-IC	4.80	2.67	3.50
11	OPS-440	0.1	4,40 mm	10 metara	Svijetla. nikal. Lim itd	OPS-440-IC	5.95	3.25	4.20
12	OPS-475	0.1	4,75 mm	10 metara	Svijetla. nikal. Lim itd	OPS-475-IC	6.35	3.60	4.60
13	OPS-625	0.1	6,25 mm	10 metara	Svijetla. nikal. Lim itd	OPS-625-IC	8.70	4.70	6.10
14	OPS-800	0.1	8.00 mm	10 metara	Svijetla. nikal. Lim itd	OPS-800-IC	10.70	6.00	7.62
15	OPS-960	0.1	9,60 mm	10 metara	Svijetla. nikal. Lim itd	OPS-960-IC	12.70	7.10	9.24
16	OPS-1270	0.1	12,7 mm	10 metara	Svijetla. nikal. Lim itd	OPS-1270-IC	16.70	9.60	12.30



1. Klasifikacija proizvoda

Zaštitne brtve za spiralne cijevi dijele se na brtve za spiralne cijevi od berilij bakra i zaštitne brtve za spiralne cijevi od nehrđajućeg čelika prema različitim materijalima.

Spiralne cijevi od berilij bakra su jastučići za elektromagnetsku zaštitu visokih performansi. Izrađene od visokokvalitetnog beril bakrenog materijala, imaju izvrsnu elastičnost i otpornost na trajnu kompresijsku deformaciju.

Mogu se brzo vratiti u svoj izvorni oblik nakon što su stisnute vanjskom silom i mogu se prilagoditi prazninama različitih oblika i veličina kako bi se osigurao dobar kontakt i zaštitni učinak; površina spiralne cijevi je pokositrena ili poniklana kako bi se dodatno poboljšala njezina vodljivost i zaštita, a jastučići obloženi rubovima imaju jaku

otpornost na elektrokemijsku koroziju u vlažnom i slanom okruženju.

Zaštitne brtve spiralne cijevi od nehrđajućeg čelika su zaštitne trake spiralne cijevi izrađene od nehrđajućeg čelika.

Spiralne cijevi od nehrđajućeg čelika imaju izvrsnu elastičnost i otpornost na pritisak te mogu postići značajne funkcije potpore i uvlačenja. Mogu se montirati na ploče bilo koje debljine bez dodatnog nosača. Osim toga, spiralne cijevi od nehrđajućeg čelika također mogu pružiti izvrsnu zaštitu za zaštitu elektroničke opreme od elektromagnetskih smetnji.



Predstaviti

Oklopljena spiralna cijevna brtva izrađena je od visokoelastičnog berilij bakra presvučenog kositrom, berilij bakra presvučenog niklom, nehrđajućeg čelika i drugih materijala. Ova jedinstvena struktura daje izvrstan učinak zaštite od elektromagnetskih valova. Može učinkovito blokirati smetnje vanjskih elektromagnetskih valova i osigurati normalan rad opreme u složenom elektromagnetskom okruženju. Bilo da se radi o visokofrekventnim ili niskofrekventnim elektromagnetskim valovima, oni mogu biti učinkovito zaštićeni, pružajući pouzdanu zaštitu za opremu koja zahtijeva visoke performanse zaštite od elektromagnetskih valova.

Glavne funkcije oklopljenih spiralnih cijevnih brtvi

Elektromagnetska zaštita: Najvažnija funkcija je elektromagnetska zaštita. Kroz strukturu metalne spiralne cijevi, može učinkovito izolirati vanjske ili unutarnje elektromagnetske smetnje, zaštititi elektroničku opremu od smetnji elektromagnetskog zračenja i osigurati normalan rad opreme.

Smanjite curenje elektromagnetskog zračenja: Kada se koristi u sustavu cjevovoda za prijenos signala ili struja, zaštićena spiralna brtva cijevi može spriječiti curenje elektromagnetskog zračenja signala ili struja, izbjegavajući smetnje s okolnim okolišem ili opremom.

Poboljšajte elektromagnetsku kompatibilnost (EMC): Primjenjuje se na industrijsku opremu, komunikacijsku opremu, medicinsku opremu i druga područja kako bi se osiguralo da je oprema u skladu sa standardima EMC (elektromagnetska kompatibilnost) i ispunjava zakonske i sigurnosne propise.

Strukturna zaštita i trajnost: Spiralne brtve za cijevi također mogu pružiti fizičku zaštitu kako bi se spriječilo oštećenje opreme uslijed trenja, sudara ili drugih fizičkih oštećenja, te povećati trajnost cijevi ili opreme.

Struktura i materijali oklopljenih spiralnih brtvi cijevi

Struktura oklopljenih spiralnih brtvi cijevi obično uključuje dva dijela:

Sloj žičane mreže: žičana mreža je tkana od visoko vodljivih metala (kao što su nehrđajući čelik, bakar, aluminij itd.) i odgovorna je za pružanje elektromagnetske zaštite. Nepropusnost i materijal žičane mreže određuju njezinu učinkovitost zaštite.

Elastomer ili zaštitni sloj: Unutarnja i vanjska površina spiralne cijevi općenito imaju sloj elastomera (kao što je guma, silikon, itd.) ili zaštitni sloj, koji uglavnom igra ulogu u vodonepropusnosti, otpornosti na koroziju i otpornosti na udarce. Elastomerni materijali također mogu pružiti određeni učinak puferiranja i povećati izdržljivost brtve.

Oklopljene spiralne cijevne brtve su elektromagnetske zaštitne brtve visokih performansi. Ovaj materijal za zaštitnu brtvu idealan je zaštitni materijal za vojne i zrakoplovne projekte, kao i za neku civilnu elektroničku opremu koja zahtijeva učinkovitu zaštitu i brtvljenje, a može se široko koristiti u problemima zaštite koje druge brtve ne mogu riješiti. Učinkovitost zaštite ove brtvene brtve je 86dB do 165dB.

Spiralne cijevi od nehrđajućeg čelika također su elektromagnetske zaštitne brtve visokih performansi. Ovaj proizvod je vrlo prikladan za civilne primjene i u skladu je s europskom direktivom 83528. Ove brtve mogu pružiti kvalitetu zaštite od više od 95 dB na 1 GHz.

Naša tvrtka pruža profesionalne usluge prilagodbe spiralnih brtvi za zaštitu, s ciljem da klijentima u različitim industrijama pružimo učinkovita rješenja za elektromagnetsku zaštitu i zaštitu. Kroz usluge prilagodbe, možemo dizajnirati i proizvesti zaštitne spiralne cijevne brtve koje zadovoljavaju svoja posebna okruženja primjene u skladu sa specifičnim potrebama kupaca, osiguravajući da su izvedba, veličina i primjenjivost proizvoda savršeno usklađeni kako bi pomogli kupcima da se nose sa složenim elektromagnetskim smetnjama ( EMI) problemi.





Polja primjene

Elektronička oprema: U komunikacijskoj, medicinskoj, potrošačkoj elektronici i drugoj opremi, oklopljene spiralne cijevne brtve naširoko se koriste za zaštitu osjetljivih komponenti od elektromagnetskih smetnji.

Automobilska industrija: U elektroničkim sustavima montiranim na vozila, oklopljene spiralne cijevne brtve često se koriste za zaštitu senzora, kabela i konektora kako bi se spriječilo da elektromagnetske smetnje utječu na elektronički kontrolni sustav automobila, posebno na normalan rad autonomne vožnje i inteligentnih sustava.

Zrakoplovstvo: U okruženjima s velikim zahtjevima kao što su svemirske letjelice i satelitske komunikacije, oklopljene spiralne brtve cijevi mogu se koristiti za elektromagnetsku zaštitu kabela, cjevovoda, instrumenata i opreme kako bi se osigurala pouzdanost opreme i stabilnost komunikacije.

Industrijske primjene: U industrijskoj kontroli, opremi za proizvodnju električne energije, transformatorima i drugoj opremi, oklopljene spiralne brtve cijevi mogu se koristiti za smanjenje elektromagnetskih smetnji između opreme i poboljšanje stabilnosti električnih sustava.

Vojna i sigurnosna oprema: U vojnoj komunikacijskoj opremi, radarskim sustavima, satelitskim komunikacijama i drugim poljima, brtve zaštićene spiralne cijevi koriste se za poboljšanje sposobnosti zaštite od smetnji opreme i osiguravanje sigurnog prijenosa važnih signala.

Prednosti izvedbe

Oklopljene spiralne brtve cijevi imaju izvrsnu vodljivost i svojstva zaštite;

Oklopljene spiralne brtve cijevi imaju izvrsnu otpornost na koroziju nakon galvanizacije; Svojstva materijala berilijskih bakrenih spiralnih cijevi mogu postići bolji prijenos topline i mogućnosti hlađenja;

Zaštićene spiralne cijevne brtve mogu pružiti visoku elastičnost i malo opuštanje u skladu s učinkom opruge; Spiralne cijevi od nehrđajućeg čelika imaju izvrsnu otpornost na koroziju i habanje, a njihov vijek trajanja je dug, smanjujući troškove održavanja i zamjene;

Spiralne cijevi od nehrđajućeg čelika još uvijek mogu zadržati dobra mehanička svojstva u okruženjima visoke temperature i prikladne su za izmjenu topline i druga polja;

Spiralne cijevi od nehrđajućeg čelika lako se čiste i prikladne su za upotrebu u prehrambenoj i medicinskoj industriji;

Dodavanje PVC-a i drugih unutarnjih jezgri spiralnoj cijevi može promijeniti različite sile kompresije;

Svi proizvodi (uključujući galvanizaciju) u skladu su sa SGS, ROHS, REACH, ekološkim i drugim standardima.







Proces proizvodnje brtve zaštićene spiralne cijevi

Tehnički parametri proizvoda

Sirovine:

Spiralna cijev: berilijev bakar presvučen kositrom (bez olova) ili spiralna cijev

Jezgra cijevi: PVC Tvrdoća 80.



Učinkovitost zaštite:

Kvaliteta zaštite: U frekvencijskom pojasu od 1MHz-1GHz, njegova učinkovitost zaštite premašuje 80dB (80dB-160dB). (Kao što je prikazano na slici ispod)

Bilješka:

1. Standardna brtva za spiralnu cijev od pokositrenog berilij bakra;

2. Brtva spiralne cijevi od pokositrenog berilij bakra srednje elastične sile;

3. Brtva spiralne cijevi od pokositrenog berilij bakra male elastičnosti.

Elastična sila kompresije

Zaštitne brtve spiralne cijevi od berilij bakra podijeljene su u sljedeće dvije različite tlačne elastične sile. Idealna kompresija je 25% promjera spiralne cijevi. Budući da je tlak povezan s debljinom sirovine berilij bakra, približna vrijednost elastične sile označena je u donjoj tablici:



Promjer (mm)	Standardno rastezanje*	Srednja elastičnost
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Napomena: * označava da standardna elastična spiralna cijev nema unutarnju jezgru, ** označava da ovaj model ne može imati unutarnju jezgru
Standardna rastezljivost: 4,8 kg/cm (prosječno); Srednje istezanje: 1,6 kg/cm (prosječno)



Dostava, slanje i posluživanje



Kapacitet brze isporuke

1. Normalno rasuto vrijeme: manje od 3 dana;

2. Maksimalno vrijeme za posebne proizvode: manje od 7 dana.

3. Uobičajeno vrijeme isporuke besplatnog uzorka: manje od 2 dana.

4. Vrijeme isporuke za posebne proizvode: manje od 7 dana.

5. Vrijeme završetka ručne proizvodnje uzorka: manje od 7 dana



Pouzdano osiguranje kvalitete

Vrijeme povratne informacije za pritužbe kupaca na kvalitetu: manje od 1 sata.

Vrijeme razmjene robe: manje od 1 dana.

pružanje cijelog niza izvješća o inspekciji kvalitete kako bi se osigurala kvaliteta i pouzdanost našeg proizvoda.,





P1: Što je zaštitna spiralna cijevna brtva?

A1: Zaštitna spiralna cijevna brtva je zaštitna komponenta koja se koristi za elektromagnetsku zaštitu, obično izrađena od metalnog materijala i ima spiralnu strukturu. Njegova glavna funkcija je spriječiti elektromagnetske smetnje (EMI) i osigurati vodljivi put. Često se koristi u raznim elektroničkim uređajima i sustavima za smanjenje elektromagnetskih smetnji i poboljšanje stabilnosti električnog sustava.



P2: Koja je glavna funkcija brtve zaštitne spiralne cijevi?

A2: Glavna funkcija brtve zaštitne spiralne cijevi je pružiti zaštitu od elektromagnetskog oklopa, smanjiti smetnje vanjskih elektromagnetskih valova na opremi i spriječiti da elektromagnetski valovi koje emitira oprema ometaju vanjsko okruženje. Osim toga, također može pružiti električne veze i vodljive staze do određene mjere kako bi se osiguralo da oprema radi stabilno u složenom elektromagnetskom okruženju.

.

P3: Zašto odabrati prilagođenu zaštitnu spiralnu cijevnu brtvu?

A3: Prilagođene zaštitne spiralne brtve cijevi mogu točno zadovoljiti potrebe specifičnih primjena. Svaki uređaj ima različite veličine, oblike i okruženja korištenja. Prilagodbom se može osigurati najbolji učinak zaštite, istovremeno osiguravajući njegovu prilagodljivost, trajnost i pogodnost ugradnje. Putem prilagođenih usluga, kupci mogu odabrati prave materijale, veličine, površinske tretmane i strukture kako bi osigurali stabilan rad brtvi u određenom okruženju dugo vremena.



P4: Koje karakteristike se mogu prilagoditi za zaštićene spiralne brtve cijevi?

A4: Prilikom prilagođavanja oklopljenih spiralnih brtvila cijevi, sljedeće karakteristike mogu se podesiti:

Veličina i oblik: Prilagodite duljinu, promjer, korak itd. prema zahtjevima veličine opreme kupca.

Odabir materijala: Odaberite različite metalne materijale prema radnom okruženju, kao što su berilijev bakar, nehrđajući čelik, legure obložene bakrom itd., kako biste osigurali učinak zaštite i otpornost na koroziju.

Površinska obrada: kao što je niklanje, posrebrenje, pozlaćivanje itd., kako bi se poboljšala otpornost na koroziju, vodljivost i mehanička svojstva.

Strukturni dizajn: Prilagodite spiralnu strukturu i broj slojeva brtve kako biste optimizirali učinak zaštite.

Prilagodljivost okolišu: prilagodite karakteristike otpornosti na visoke temperature, otpornosti na koroziju, otpornosti na vodu i prašinu kako biste osigurali dugoročnu stabilnu upotrebu u ekstremnim uvjetima.



P5: Kako osigurati kvalitetu prilagođenih zaštićenih brtvi spiralnih cijevi?

A5: Usvajamo strogi proces kontrole kvalitete, od dizajna, odabira materijala, proizvodnje do završnog testiranja, svaka veza se strogo provjerava. Prije prilagodbe, detaljno ćemo komunicirati s kupcima kako bismo osigurali da plan dizajna ispunjava zahtjeve aplikacije; nakon proizvodnje uzorka, provode se višestruka ispitivanja (kao što su elektromagnetska zaštita, otpornost na visoke temperature, otpornost na koroziju itd.) kako bi se osigurala kvaliteta proizvoda. Tijekom masovne proizvodnje također se provodi potpuno praćenje i testiranje kako bi se osiguralo da svaki proizvod zadovoljava standarde.



P6: Mogu li se zaštićene spiralne brtve cijevi ponovno upotrijebiti?

A6: Zaštićene spiralne cijevne brtve obično su dizajnirane kao komponente za višekratnu upotrebu, posebno visokokvalitetni metalni materijali i površinski tretmani kako bi se osigurala njihova izdržljivost i dug vijek trajanja. Međutim, dugotrajna uporaba može uzrokovati određeno trošenje ili oštećenje, stoga su potrebni redoviti pregledi i održavanje. Ako je brtva oštećena ili se performanse pogoršaju, pravovremena zamjena može osigurati da oprema nastavi normalno raditi.



P7: Kako odabrati odgovarajuću zaštićenu brtvu spiralne cijevi?

A7: Prilikom odabira odgovarajuće oklopljene spiralne brtve cijevi, treba uzeti u obzir sljedeće faktore:

Zahtjevi za elektromagnetsku kompatibilnost opreme: Odaberite brtvu s dovoljnim zaštitnim učinkom.

Radna okolina: Razmotrite čimbenike kao što su temperatura, vlažnost i korozivnost i odaberite materijale koji se prilagođavaju okolini.

Veličina i oblik: Provjerite odgovara li brtva sučelju opreme i mjestu ugradnje.

Zahtjevi za trajnost: Odaberite materijale visoke izdržljivosti na temelju radnog vijeka i ciklusa održavanja.



P8: Koje je vrijeme isporuke za prilagođene brtve za zaštićene spiralne cijevi?

A8: Vrijeme isporuke obično ovisi o složenosti i količini proizvodnje brtve. Općenito govoreći, ciklus proizvodnje i provjere uzorka traje oko 2-3 dana, a uzorak novog kalupa 15 dana. Ukoliko kupac ima hitne potrebe, možemo pružiti ubrzanu uslugu prema specifičnoj situaciji i pokušati skratiti ciklus isporuke.
